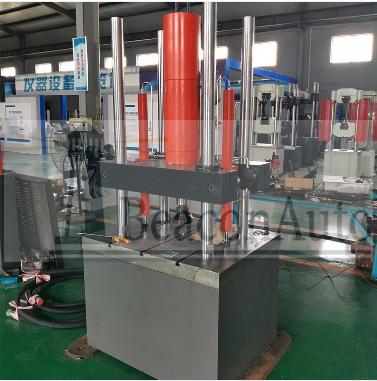

PWCD-50電液伺服接觸網預埋槽道疲勞試驗機 PWCD-50電液伺服接觸網預埋槽道疲勞試驗機產品用途： PWCD-50電液伺服接觸網預埋槽道疲勞試驗機采用電液伺服控制技術，主要用于電氣化鐵路接觸網隧道內預埋槽道的疲勞壽命測試。滿足TB/T3329-2013《電氣化鐵路接觸網隧道內預埋槽道》、TB/T《電氣化鐵路接觸網零部件試驗方法》等標準要求。 可開展的主要試驗包括： PWCD-50電液伺服接觸網預埋槽道疲勞試驗機（TB/T3329標準5.5.6）； 槽道、錨桿、T型螺栓組合一體預制一體的疲勞特性測試（TB/T3329標準5.5.7）； 根據需要，也可用于其他各種材料、構件、零部件的動靜態力學性能測試，如動態拉伸、壓縮、程控疲勞、低周疲勞、以及各類恒變形速率、恒負荷速率等力學性能試驗，是我公司的成熟技術產品。 PWCD-50電液伺服接觸網預埋槽道疲勞試驗機整體系統的基本組成包括：50kN主機、50kN直線伺服作動器、槽道專用試驗附具、36L/min恒壓伺服泵站、液壓管路系統、WinQuick全數字液壓伺服控制系統等。 試驗附具：接觸網槽道本體專用試驗輔具; 槽道、錨桿、T型螺栓組合一體預制混凝土試驗專用輔具。 PWCD-50電液伺服接觸網預埋槽道疲勞試驗機滿足TB/T3329-2013《電氣化鐵路接觸網隧道內預埋槽道》標準要求。 PWCD-50電液伺服接觸網預埋槽道疲勞試驗機技術參數： 最大試驗力 ±100kN 作動器最大振幅 ±75mm 最大試驗空間 650*650mm 工作臺面 800*800mm 試驗波形：正弦波、三角波、方波、斜波、梯形波和自定義函數 試驗振幅：根據液壓伺服泵站排量確定頻率和振幅 控制方式：負荷、變形、位移閉環控制，平滑切換
|
