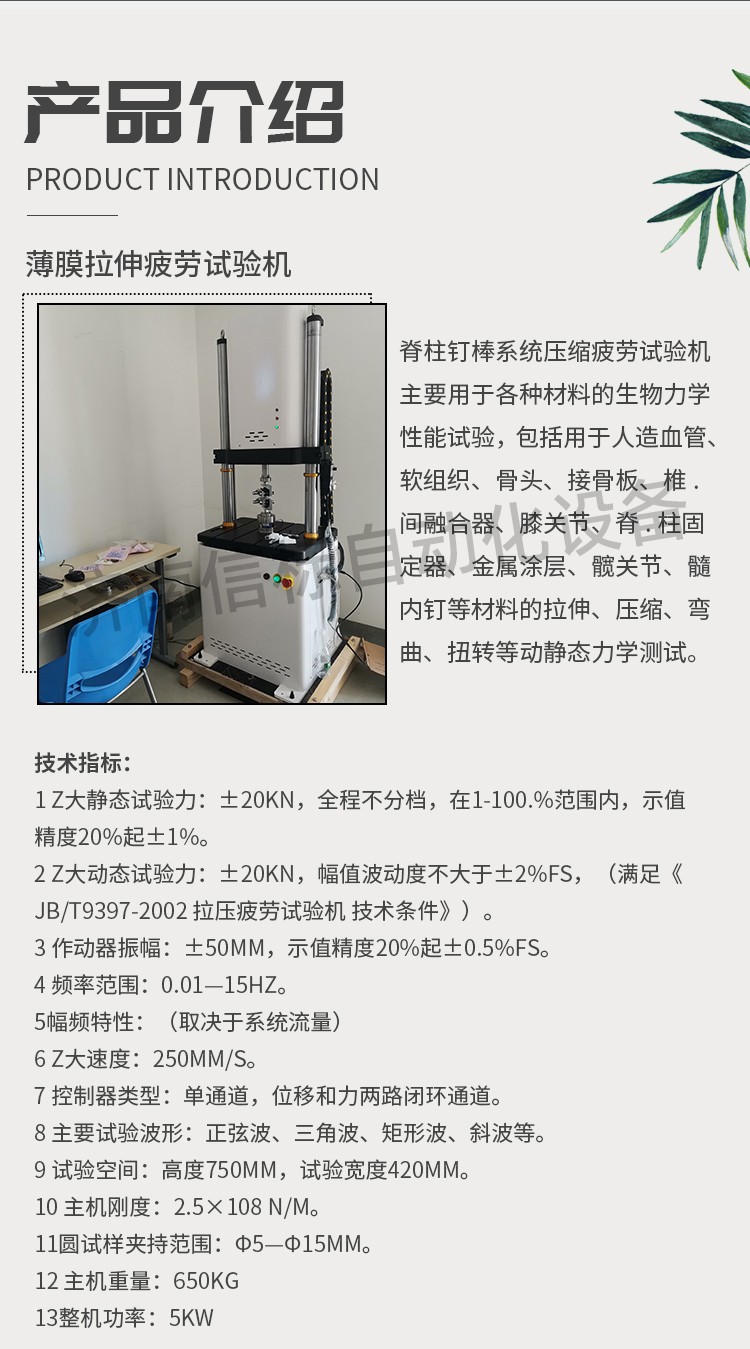

技術指標： 3.1 Z大靜態試驗力：±20kN，全程不分檔，在1-100.%范圍內，示值精度20%起±1%。 3.2 Z大動態試驗力：±20kN，幅值波動度不大于±2%FS，（滿足《JB/T9397-2002 拉壓疲勞試驗機 技術條件》）。 3.3 作動器振幅：±50mm，示值精度20%起±0.5%FS。 3.4 頻率范圍：0.01—15Hz。 3.5幅頻特性：（取決于系統流量） 3.6 Z大速度：250mm/s。 3.7 控制器類型：?jiǎn)瓮ǖ?，位移和力兩路閉環通道。 3.8 主要試驗波形：正弦波、三角波、矩形波、斜波等。 3.9 試驗空間：高度750mm，試驗寬度420mm。 3.10 主機剛度：2.5×108 N/m。 3.11圓試樣夾持范圍：φ5—φ15mm。 3.12 主機重量：650kg 3.13整機功率：5kw 系統配置清單： 項目名稱 數量 產地 1 主機 機架（含立柱、橫梁、工作臺等） 1套 自制 伺服直線作動器 1套 伺服驅動器 1 負荷傳感器 1 美國世銓（天津）/美國傳力 夾頭（根據客戶定制） 2 根據協議 2 全數字伺服控制器 1 3 試驗應用軟件包 1 4 計算機 1 HP 5 A4打印機 1 HP1112 6 用于標定負荷傳感器的反力架、壓縮附具 1 自制 7 壓縮附具 1 自制 8 三點彎曲附具 1 選配 9 剪切附具 1 選配 10 信號線、連接電纜 1
更多脊柱釘棒系統壓縮疲勞試驗機請聯系我們。專業生產液壓W能試驗機，疲勞試驗機，扭轉試驗機，高溫蠕變?cè)囼?yàn)機，彈簧試驗機，彎曲試驗機，沖擊試驗機，彎曲強度試驗機，抗拉強度試驗機等。
|
