髖關節疲勞模擬器
上一篇:假肢髖關節破壞強度檢測機
下一篇:膝關節假體磨損疲勞試驗機
24小時服務熱線:18660113502

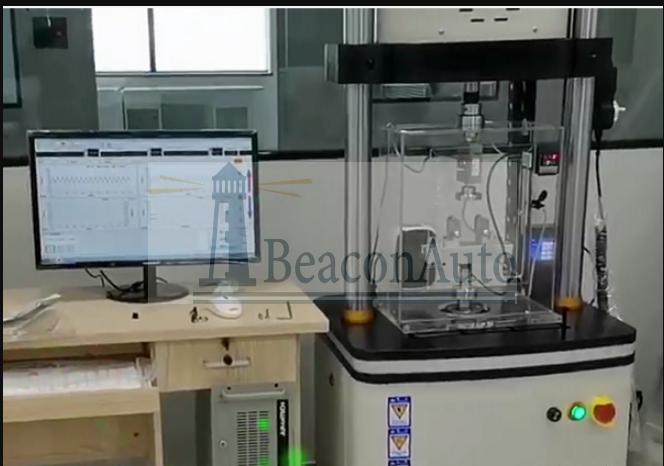

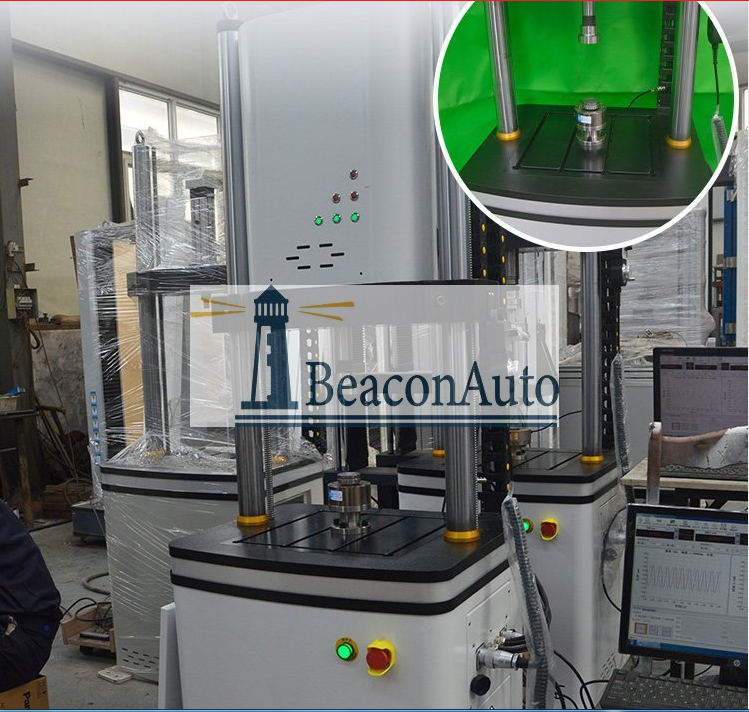

髖關節疲勞模擬器

髖關節疲勞模擬器結構及功能

6站式結構,可同時對Z少6個假體進行動態測試

#每個站獨立驅動及控制

#每個站都帶有負載浸泡實驗

測試艙可以從模擬器中移出用于樣品的測試和檢查

測試艙可用于加載寬范圍尺寸的膝關節假體

每個站都帶有獨立的泵循環系統保證測試艙的溫度保持在37°C ±2°C

#每個工作站獨立測量位移

測試延續時間不低于1千萬次,并可中途暫停

在測試中途,每個被監控的測試軸載荷和位移的目標值和實際值以波形圖的方式顯示。循環的相關數據都被記錄下來以備評估

測試用密封罩不少于50個,帶有自動泄漏檢測

控制電腦采用主流配置,處理器不低于Intel i5,操作系統Windows 7,可以遠程控制或診斷;

包含校準包

#軸向載荷不小于3.5kN,可編程

#屈伸動作,從-90° to +90°范圍可編程;位移控制;每個站獨立驅動及控制

#前/后方向動作,在+/- 15mm范圍內可編程;可以用戶定義位移控制或載荷控制;每個站獨立驅動及控制

內外側方向動作,補償位置可以鎖定為中心位置的+/-5mm范圍內的任意位置

#脛骨旋轉,+/-20°范圍內可編程;可以用戶定義位移控制或載荷控制;虛擬軟組織;每個站獨立驅動及控制

#脛骨平臺傾斜,可以設定為0°Z -15°后傾


髖關節疲勞模擬器驅動系統

驅動軸為電子機械驅動或液壓驅動

#每個站均獨立無關聯控制

髖關節疲勞模擬器測量和控制

測試流程可編程,每次測試可包含不少于15組以上測試流程,可在實驗中暫停,模擬典型的日常活動如爬樓梯動作

機器工作頻率可滿足1Hz±0.1 Hz

在儀器的物理和功能邊界范圍內用戶可以針對其他動作進行編程

每個測試站對立記錄其循環運行次數

#循環測試數據獨立儲存

4、力值及位移傳感器

每個測試站都包含6軸載荷傳感器

軸向載荷0Z3.5kN

前后方向載荷,-1kNZ+1kN

外側載荷,-1kNZ+1kN

脛骨旋轉扭矩,-20NmZ+20Nm

屈伸扭矩,-30NmZ+30Nm

前后方向位移傳感器,行程+/-25mm

屈伸方向光學編碼器測試位移

脛骨旋轉光學編碼器測試位移

髖關節疲勞模擬器功能需求:

用于對外科手術植入膝關節假體進行磨損疲勞測試,符合YY/T 1426.1-2016或ISO 14243-1-2009關于外科手術植入膝關節假體的磨損疲勞測試的要求:磨損測試設備在進行載荷控制時對于載荷和位移以及其他測試相關環境條件的要求,以及符合標準YY/T 1426.3-2017或ISO 14243-3-2014磨損測試設備在進行位移控制時對于載荷和位移以及其他測試相關環境條件的要求。

標簽;髖關節疲勞模擬器
